无线温湿度监控系统
- 2018-06-09 13:41:00
- jucheng 原创
- 2970
GRM200系列无线通讯报警监控产品，通讯方式涵盖了短信，GPRS，3G，有线网络，电话语音等。可以实现PLC、温湿度等环境监控的远程短信报警，声光报警，电话报警，远程电脑集中监控，及手机网页控制，历史数据记录等。公司拥有众多经验丰富的工程师，包括软件研发工程师、嵌入式工程师、现场技术服务工程师，专业的地解决工业控制、温湿度环境报警监控等问题，提出最优解决方案。并有一支资深现场施工工程队伍专业的安装、布线、调试，让用户安枕无忧。
一、温湿度报警监控系统介绍
1、报警管理主机

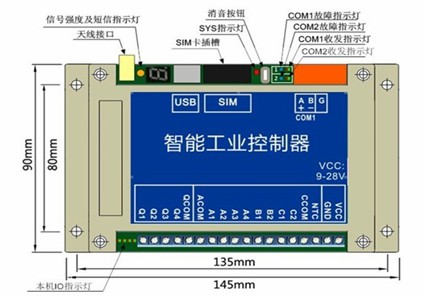

温湿度报警管理主机采用GRM200系列，GRM200根据不同的配置可以实现8路温湿度、开关量、模拟量输入、4路继电器输出、2路RS485输入、GPRS、433M无线传输、支持120个电话号码报警、手机电脑网页监控等功能。
|
GRM200 系列管理主机 |
|
|
性能参数 |
|
|
处理器 通讯接口 网口 短信接口 下载接口 数字输入 数字输出 温度测量 报警提示 模拟量输入 断电检测 电话号码 短信语音 无线传输 |
工业级高性能嵌入式 ARM 处理器 RS485(2 路光电隔离 ) ，最高波特率 57600 。 10M 以太网口 GSM 双频 900/1800MHz ，标配 2 米吸盘天线。 Mini USB ，用于配置报警条件。 最多 8 路 DC 9V-24V （光电隔离）或开关输入 继电器输出（ 4 路，触点容量 5A ），可作为遥控，跳闸，或告警。 最多 8 路 测温，精度 0.2 度，测温范围（ -30-100 ）。 蜂鸣器 最多 8 路 4-20mA 或 0-10V ，精度 0.5% 1 路，检测 220V 市电电压 最多可以同时支持 120 个电话号码 支持短信报警、短信控制、短信查询、电话语音报警 支持 GPRS 、 3G 、 433M |
|
电气规格 |
|
|
额定电压 电压范围 额定功率 绝缘电压 抗干扰度 静电测试 |
DC 24V DC 9-28V <5W 超过 20M Ω 500VDC 通过快速脉冲群 4kV 测试（对电源和通讯端子） 通过空气放电 8 kV 测试 |
|
支持 PLC |
|
|
西门子 S7-200 PLC 西门子 S7-300 ， 400 PLC 三菱 FX 全系列 PLC 三菱 Q 系列 PLC 欧姆龙系列 PLC 台达系列 PLC 国产各类 PLC |
PPI 协议 MPI 协议 通过 485-BD 支持 FX1N,FX2N ,FX3U 等 PLC MELSEC 通讯协议 HOSTLINK 协议 台达协议 MODBUS 协议 |
|
外形尺寸 |
|
|
长 * 宽 * 高 安装方式 |
145x90x40 mm 导轨安装或螺丝固定 |
2、监控软件
针对温湿度及工业现场，巨控科技研发了集中监控组态通用版GiantView(支持Win XP,Win 7,包括32位和64位操作系统)是一套基于Windows平台的监控和数据采集（SCADA）软件，亦称人机界面软件或组态软件。主要用于监测区域内的温湿度包括实时数据、历史数据存储、报表、曲线、操作日志等 。

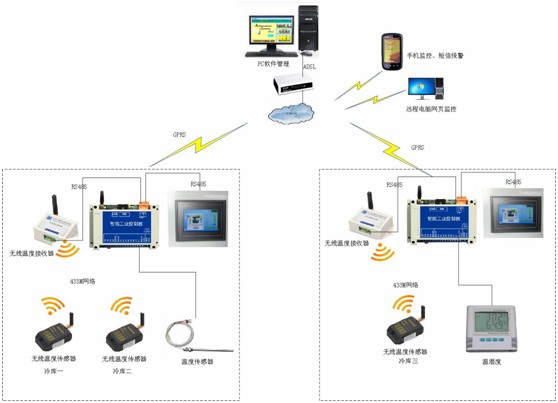

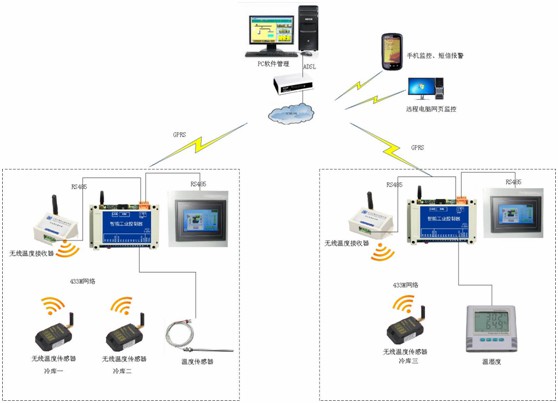

3、系统架构
根据现场不同的温度采用NTC或者PT100温度传感器接到报警管理主机GRM200,此处可以支持有线或者无线的传感器，无线传感器接收端通过RS485接到报警管理主机。报警主机RS485口可以和现场温湿度记录仪通信，也可以跟触摸屏或者文本屏通信用于现场实时监控，操作。整体大方美观。
通过温湿度自动测控技术和数据通讯技术实现对所辖区域温湿度数据进行24小时不间断的监测、报警、记录和数据存储、查询，如果现场安装了触摸屏可以直接插入U盘导出历史数据，现场触摸屏或者文本屏上，可以设置温湿度报警上下限，温湿度报警死区，布防撤防等功能，现场有声光报警，分库区报警，短信报警、电话语音报警等功能。
监控室可以根据需要使用本公司的监控组态软件对所有的监测点进行集中管理，各分库区的管理人员可查询所负责区域的温湿度历史情况和实况；最终达到库房集中控制报警，管控一体的目标，实现温湿度的实时在线监管。
监测软件在发生报警时界面指示灯会闪烁，现场主机通过发生报警响声并通过手机方式通知相关人员，这样不论是监控中心还是库房现场都可以第一时间知道温湿度超过警界线，这样将会把风险消灭在萌芽阶段，避免不必要的损失。
二 、监测报警系统使用说明
1、编辑短信管理用户，举例如下，发送短信到控制箱电话卡：管#管理员##123，用户1=13500000000，用户2=13511111111，用户3=*系统则会返回：用户1=13500000000，用户2=13511111111，用户3=*: OK

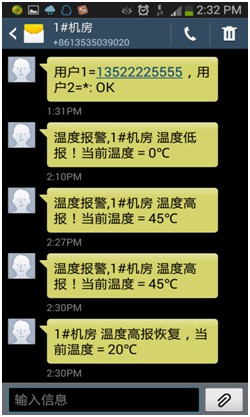

2、用户在发生报警时可以接收到报警短信，如下：2014-07-02 12:34:28 二楼4度库温度高报，当前温度：8.0℃
3、温湿度超出上下限15分钟后发生报警，报警2次，每次隔10分钟 ;
4、-30度冷库紧急报警延时3秒发生报警，总共报警3次，每次隔5分钟。
5、设备房漏水报警延时1分钟发生报警，总共报警2次，每次隔5分钟。

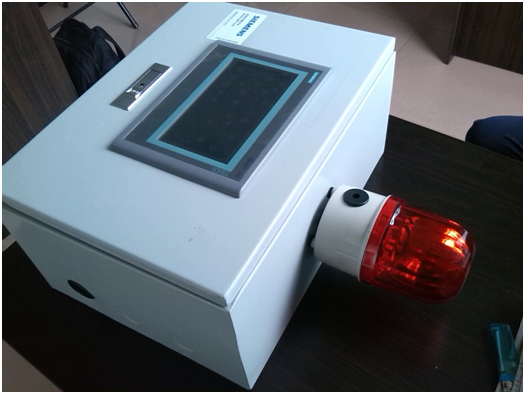

6、报警时发出短信报警、电话通知并且控制箱蜂鸣器响30秒。
7、操作面板显示报警指示灯，当检测到温度超出上下限或者库内有人、漏水时指示灯显示红色闪烁，无报警时指示灯为绿色。
8、报警恢复时系统自动发短信通知。

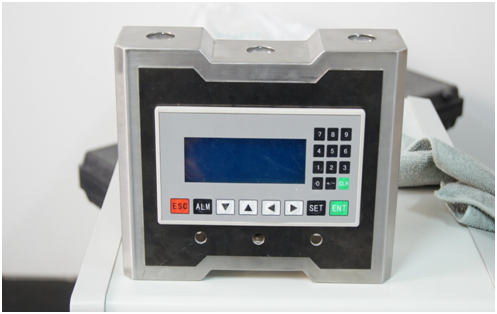

9、系统操作面板实时显示当前库温，设置参数有报警温度上下限、修正温度、 报警死区、布防/撤防。
10、温度上下限：即库温超出上下限范围时认为报警发生。
11、修正温度：由于库内探头位置缘故，测量的温度值可能存在误差，修正温度用于修正报警系统温度探头的测量温度。
12、报警死区：用于防止系统温度在报警上下限临界值波动产生重复报警。
13、布防/撤防：当需要在冷库内长时间作业，并且会使系统温度自然升高，在作业前可以设置撤防，这样系统不会发生报警。
14、导出历史数据：打开面板在触摸屏背面插入金士顿U盘，等10秒后，点击面板“导出历史”可以导出今天及之前的最长90天内的温度记录，每隔3分钟记录一条。
15、短信查询温度，编辑短信发到一楼控制箱： “查，一楼冷库”可以查询一楼冷库温度当前值。
16、查询主机sim卡余额，编辑短信发送到控制箱：转，10010，CXYE

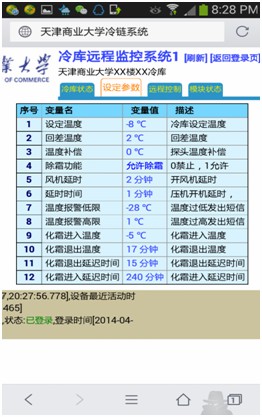

17、网页远程随时随地监视控制在手机或者电脑网页输入地址： http://www.yunplc.com/

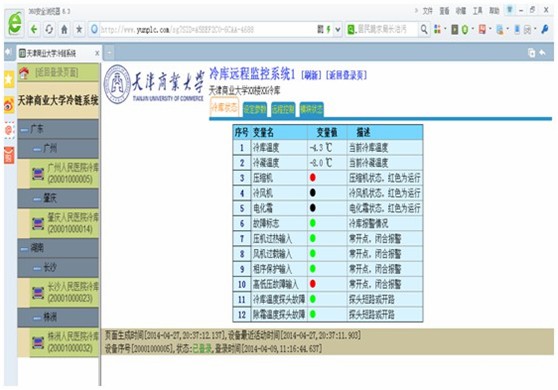

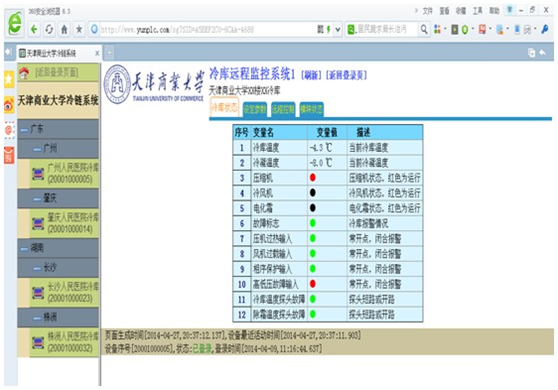

18、计算机软件监控管理，集中监控冷库和仓库温湿度的数据，可以远程操作，温湿度报表记录，每3分钟记录一次数据，可以按时间查询温度记录，可以EXCLE导出数据，可以打印数据，趋势曲线，分实时曲线和历史曲线，实时了解温度趋势帮助分析。
